Mire de calibration pour appareil numérique Digital  Target 4

                                              Les capteurs CCD ou CMOS utilisés dans les appareils numériques ne sont pas exempts de tout reproche en ce qui concerne la colorimétrie: dérive non linéaire des couleurs ( difficile à  corriger à  l'aide de courbes ), hautes lumières sans détails et balance des blancs souvent perfectible. Avec une calibration correcte et un bon choix de paramètres dans la création des profils, on se rapproche d'un rendu typé " argentique" .
                                              De plus tout comme les imprimantes, chaque capteur se comporte de façon unique: toutes les unités d'un même modèle d'appareil ne se valent pas et les différences sont légères mais perceptibles si vous êtes exigeant ! Difficile dans ces conditions d'utiliser avec succès les profils ICC ( quand ils sont disponibles ) créés pour une autre unité que la vôtre ( et qui par conséquent se comporte différemment de votre appareil ).
                                              La procédure est simple: vous photographiez une mire comportant 570 couleurs référencées (  36  niveaux  de  gris  et  534  couleurs  ) optimisées pour les teintes courantes ( ciels, tons chairs, verdure, couleurs saturées ) et  les  teintes  qui  posent  des  problèmes caractéristiques aux capteurs numériques. Le fichier image est ensuite traité par un logiciel de création de profils ICC qui compare le fichier de référence de la mire aux couleurs présentes sur le fichier issu de l'appareil. Il résulte de cette comparaison un profil ICC de correction colorimétrique que vous pourrez utiliser dans toute application compatible ICC ( comme photoshop ) pour donner une nouvelle vie à vos images ( même celles que vous aurez faites avant la calibration, il suffi d'appliquer le profil ). Les profils obtenus corrigent la chromie ( couleurs ) mais aussi la saturation et le contraste de vos images.

exemples en image d'application des profils ICC créés à  l'aide de la mire  Digital Target 4

passez votre souris sur l'image pour voir la correction des profils réalisés en prise de vue RAW
et développement DxO Optics PRO avec / sans profil ICC CMP

Analyses IMATEST

Analyses Imatest des corrections des profils icc réalisés pour un Eos 7D format raw développé avec Adobe Camera Raw

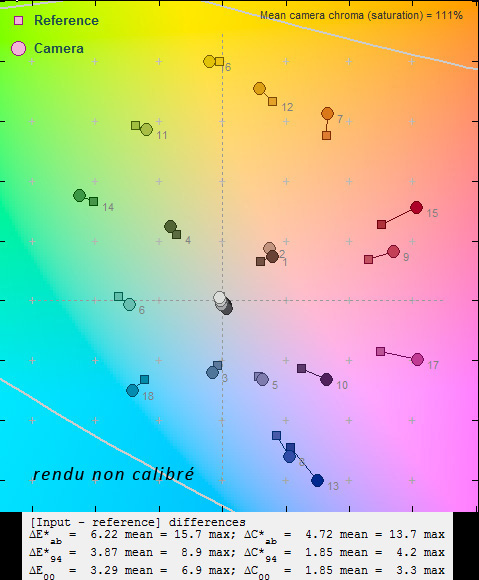

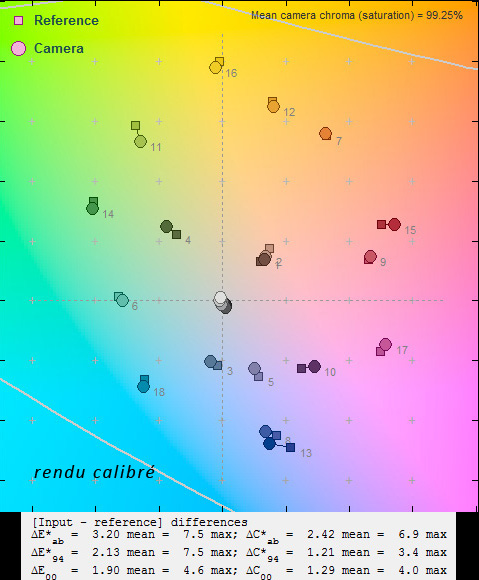

Eos 7D / ACR Rendu non corrigé                                                                             Eos 7D / ACR Rendu corrigé

                                                    Les deux graphiques ci-dessus montrent de décalage qu'il existe entre le rendu théorique ( plots carrés ) et le rendu réel ( plots ronds ) lors du développement dans Adobe Camera Raw d'un fichier raw issu d'un Eos 7D, idéalement les plots ronds et carrés devraient se superposer parfaitement. Le décalage de rendu se mesure sous la forme d'un chiffre: le Delta E ( différence de couleur entre deux échantillons ).

- à gauche le rendu est brut en sortie de Camera Raw ( non corrigé ),
- à droite le rendu est corrigé à l'aide d'un profil icc créé à partir une prise de vue de la Digital Target 4

                                                    Nous pouvons observer facilement que le rendu corrigé est largement plus respectueux des couleurs originales, avec un Delta E inférieur de moitié dans la plupart des cas ( dE moyen et maxi ) par rapport au rendu non corrigé. Si le rendu par défaut  ( non corrigé ) de Camera Raw avec l'Eos 7D est plutôt bon, il y a quand même un Delta E maximum de 15.7 dans certaines couleurs, ce qui est loin d'être négligeable. Une fois corrigé à l'aide d'un profil ICC le rendu se rapproche du rendu parfait et les écarts entre les valeurs théoriques et celles mesurées sont très faibles.


Prise de vue de la mire Digital Target 4

                                                Les conditions de prises de vue et le respect de certains paramètres sont très importants afin d'obtenir des profils ICC de qualité. Une exposition correcte ainsi qu'un éclairement homogène et le choix d'un angle de prise de vue sans reflets parasites sont les paramètres qui déterminent une prise de vue qui sera exploitable.

- Le choix de la lumière,  de l'emplacement et du cadrage

Deux solutions sont possibles pour effectuer la prise de vue de la mire:

- prise de vue en extérieur au soleil, en évitant l'ombre par temps ensoleillé, sur un emplacement bien dégagé ( évitez les murs colorés à  proximité )
- prise de vue en intérieur au flash . L'idéal étant se se mettre en configuration de reproduction, c'est à dire sources lumineuses de type lumière du jour ou flash à 45° qui éclairent la mire de façon égale, mais le flash interne de votre boîtier peut tout à fait convenir, la surface de la mire étant parfaitement matte.

Cadrez la mire au centre du viseur à une focale plutot longue ( si vous utilisez un zoom ) pour éviter les phénomènes de vignettage dans les coins et cadrez large de façon à ce que la mire occupe la moitié du cadre. J'insiste bien sur le fait que pour une qualité optimale des profils ICC réalisés, il est préférable de faire les prises de vues de la mire au flash.

- La balance des blancs

            Dans le cas de création de profils ICC pour des prises de vues réalisées en jpeg, une balance des blancs parfaite sur le lieu de prises de vues est primordiale pour une bonne action des profils. La solution la plus fiable est de réaliser cette balance à l'aide de la Refcard - White en utilisant la fonction de balance des blancs personnalisée présente sur votre boîtier. Voir sur cette page pour plus d'infos.

- L'exposition

           Faites la prise de vue en mode d'exposition manuel, et faites une série de prises de vues de la mire en fesant varier l'exposition sur une large plage ( de -2 IL à +2 IL par palier de 1/3 de diaphragme ). Ouvrez la série d'images obtenues dans photoshop et choisissez le fichier dont la plage O-12 est entre les niveaux LAB 50 et 52 ( composante L ). Cette plage O-12 ne doit pas être en dessous du  niveau 50  ni  supérieur à 52.


            Pour se mettre en mode LAB dans la fenêtre d'info de photoshop, faites un clic droit sur la pipette de cette fenêtre et choix d'affichage en valeur LAB.  Prenez en compte uniquement la composante L ( luminance ) au niveau de la fenêtre d'infos. Les valeurs RVB ne  sont pas fiables dans notre cas étant donné que les 3 valeurs ne sont jamais identiques et sont dépendantes de l'espace couleur.


            ATTENTION: Si les valeurs ne sont pas exactes, ne modifiez pas vos fichiers sous photoshop, faites une nouvelle série de prises de vues. Très important aussi, vérifiez bien l'uniformité de l'éclairement de la mire: 4 coins de la zone noire sur le pourtour de la mire doivent être au même niveau quand vous vérifiez  à  la pipette sous photoshop. Si un  des coins est plus clair que les autres, c'est que l'éclairage n'est pas uniforme, il faut modifier l'éclairage et refaire les prises de vues.


Cas particulier du cas des fichiers RAW - Prise de vue de la mire  Digital Target 4

                                                  Les logiciels de développement des fichiers raw ( Adobe CameraRAW par exemple ) intègrent généralement des profils ICC pour chaque modèle d'appareil, mais cela ne vous dispense pas de calibrer les fichiers qui sont issus de ces logiciels, les progrès sont significatifs! La procédure varie selon les logiciels, avec CameraRaw les profils originaux étant intégrés au logiciel, la calibration se passe en aval dans photoshop, avec Capture One les profils CMP remplacent les profils originaux, avec le logiciel Optics Pro V6, la procédure est simplifiée puisque prévue par le concepteur du logiciel ( voir cette page pour plus d'infos ). Il suffi de developper la mire en cliquant sur le bouton approprié et de choisir ensuite vos profils dans la liste ( après création des profils ). L'intégration de cette procédure et des profils dans le flux de travail donne des résultats spectaculaires ( voir cette page pour des exemples en image ), de plus le l'interprétation et l'utilisation du gamut de votre boitier s'en trouve largement optimisée ( voir le graphique ci dessous ).

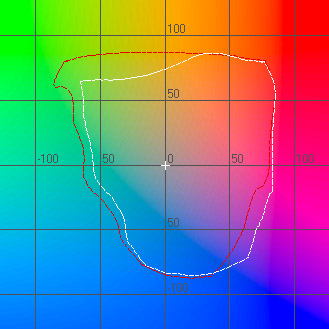

Comparaison du gamut d'un boîtier calibré dans
Adobe Camera Raw ( courbe blanche )
DxO Optics Pro  ( courbe rouge )

Tarif de la mire  Digital Target 4

                                                  Les mires de calibration spécialement crées pour la prise de vue numérique ne sont pas légion et restent assez chères. Chaque  mire que je propose est mesurée individuellement pour de meilleurs résultats et les progrès obtenus sont réels. Le tarif de la mire Digital Target 4 reste abordable: le pack comprenant une  mire et les fichiers de référence est au prix de 84.50 €  ttc ( 70.65 € HT ). Je vous offre la réalisation d'un pack de 5  profils ICC ( typé ekta, négatif  et reproduction ) pour l'achat d'une mire. La  réalisation  d'autres  profils  pour un  autre  boitier  par  exemple  sera au tarif de 48.50 € ttc le pack des 5  profils supplémentaires.

Vous avez la possibilité de régler soit par chèque bancaire a mon adresse, soit avec  votre carte bancaire par l'intermédiaire de Paypal ( réglement sécurisé ).

Christophe Métairie
53, Avenue du Capitaine Resplandy
64100 Bayonne
France

Digital Target 4

PROMOTION BUNDLE AVEC REFCARD - White

économisez 25,55 € sur l'achat d'une CMP Digital Target 4 et d'une Refcard - White

99,90 € ( prix normal 124,45 € )

Création profils icc supplémentaires

exemples en image des profils ICC créés à  l'aide de la mire  Digital Target 4
