PARTIE 1: CALIBRATION ECRAN A VENIR: CALIBRATION IMPRIMANTE
Décembre 2011: Nouvelle version 1.2.0 du logiciel i1 Profiler téléchargeable ici
( permet le réglage des canaux RVB sur l'écran avant la mesure )
Présentation de i1 Profiler
x-rite i1 Profiler est une suite de calibration utilisant le spectrocolorimètre i1 ( mais aussi les tables de lectures automatisées iSis et iO ). Ce logiciel comble le fossé existant entre i1 Match et Profile Maker, certaines fonctionnalités de i1 profiler étant même manquantes dans Profile Maker. i1 Profiler permet la calibration de moniteurs, de projecteurs vidéo et d'imprimantes ( RVB et CMJN ). Nous étudierons ici les fonctions les plus utilisées par les photographes: la calibration d'écran avec contrôle de la qualité du profil et la calibration d'imprimante RVB avec contrôle de la qualité du profil. Les imprimantes jet d'encre utilisent des encres CMJN + autres couleurs mais les drivers d'impression fonctionnent en RVB et le flux de travail d'un photographe est généralement en RVB, par conséquent les profils icc pour les imprimantes jet d'encre sont des profils RVB.
Avec i1 Profiler, x-rite inaugure une nouvelle norme d'étalonnage des instruments de mesure: la norme XRGA qui permet de conserver une cohérence des mesures que vous utilisiez un matériel de mesure ancien ( les premiers i1 étaient fabriqués par GretagMacbeth ) ou récent ( fabriqué par x-rite ). Un nouveau moteur de calcul a été mis au point: i1 Prism, qui fonctionne de manière itérative: alors qu'auparavant les calculs étaient effectués sur une cible théorique, i1 Prism vérifie la pertinence du résultat du calcul en effectuant une nouvelle mesure afin de vérifier que la cible théorique coincide avec la valeur réelle mesurée et ajuste la correction si besoin. Dans le cas de la calibration d'une imprimante les itérations sont faites après impression d'un second jeu de mires ( optionnelle ) avec le profil calculé lors de la première phase.
I1 Profiler permet d'enregistrer toutes les phases d'un travail en cours et il est tout à fait possible de les rappeler ultérieurement. Très pratique, l'enregistrement de vos travaux ( fichiers de mesure, mires, configuration complète d'une calibration ) et de vos paramètres favoris permet aussi de les partager avec d'autres utilisateurs.

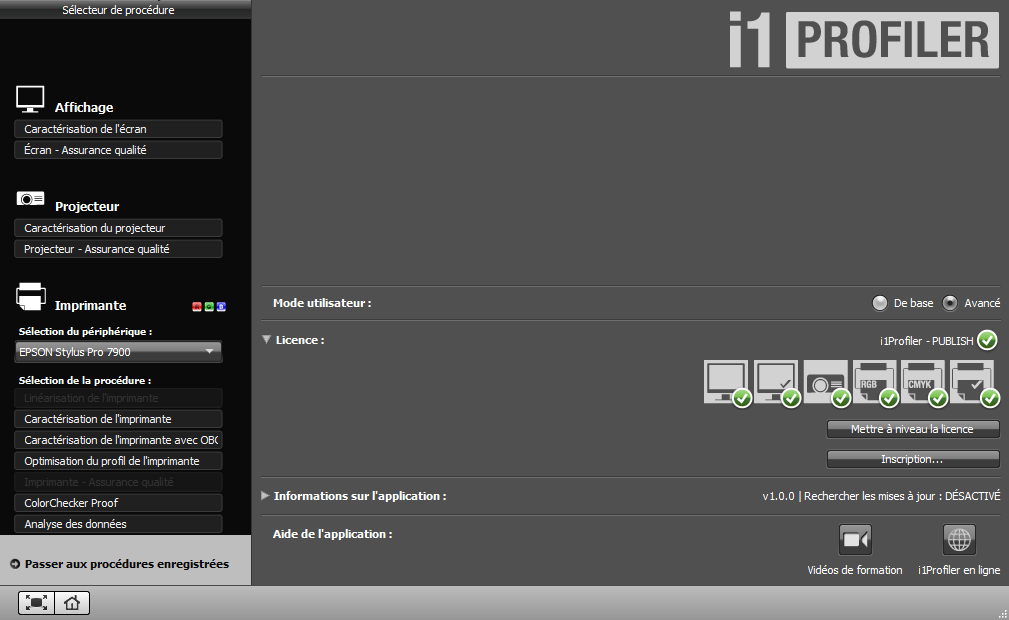

écran d'accueil de i1 Profiler

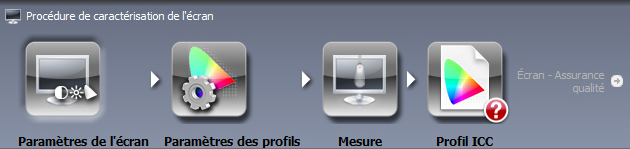

les 4 phases de la calibration écran dans i1 Profiler
Comme le montre la capture d'écran ci-dessus, la calibration d'un écran est classique et se passe en 5 phases:
- choix des paramètres écran: point blanc ( avec de multiples choix ), luminance souhaitée, rapport de contraste souhaité
- choix de paramètre du profil écran: adaptation chromatique, norme icc, gamma
- réglage matériel sur l'écran du contraste, des canaux RVB et de la luminance ( si votre écran le permet )
- mesure de l'écran à l'aide de la sonde
- création du profil icc
PARAMETRES ECRAN

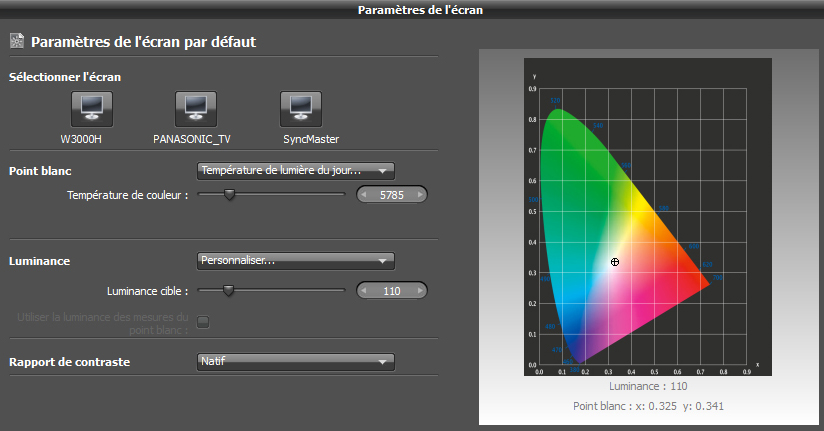

réglage des paramètres écran
Dans une configuration classique nous avons l'habitude de choisir un point blanc cible sous forme de température de couleur exprimée en Kelvin ( autour de 5500K en photographie ) mais i1 Profiler permet des choix variés: illuminant CIE standards, coordonnées XY, mesures de références comme un autre écran ou une source lumineuse et même le blanc natif de votre écran, c'est à dire aucune modification du point blanc de votre matériel ( à éviter sauf pour expérimentation ).
Le réglage de la luminance souhaitée ( cible ) est possible soit sous forme de candela par mètre carré ( cd/m² ), soit d'utiliser la luminosité native de l'écran ( aucun ajustement de la luminosité - à éviter ! ), soit de mesurer une source lumineuse, un écran, une cabine de visionnage afin d'utiliser cette valeur de luminance comme valeur cible.
Le rapport de contraste peut être modifié mais il est souhaitable d'avoir un maximum de contraste sur un écran en usage photographique, ce réglage est donc à laisser sur " Natif " ( contraste maximum du moniteur ).
PARAMETRES DES PROFILS
Les paramètres des profils par défaut sont bons, il n'y a à priori aucune raison de les changer, l'adaptation chromatique "Bradford" donne de très bons résultats ( autres choix possibles: CIECAT02, Net et CMCCAT2000 ), la norme icc 4.00 est à utiliser sauf si des anciens programmes ne sont pas compatibles avec cette norme ( autre choix: icc 2.00 ) et le gamma 2.2 est à utiliser que ce soit sous mac ou pc.

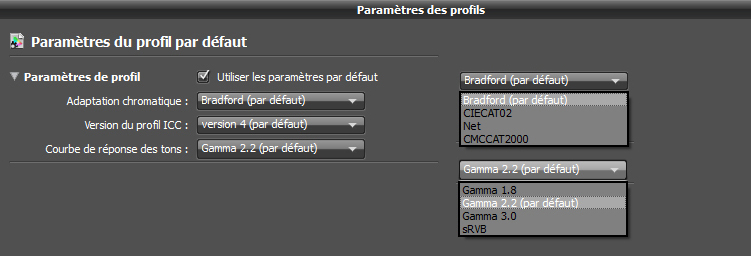

paramètres des profils écran sous i1 Profiler
MESURES
Les mesures de l'écran sont faites au choix sur un nombre de couleurs allant de 119 à 478 couleurs et deux modes sont proposés: le mode ADC qui contrôle automatiquement l'écran ( fonctionne avec certaines MAC ) et un mode plus standard qui demande un réglage du contraste, des canaux RVB et de la luminance de l'écran avant de lancer les mesures.

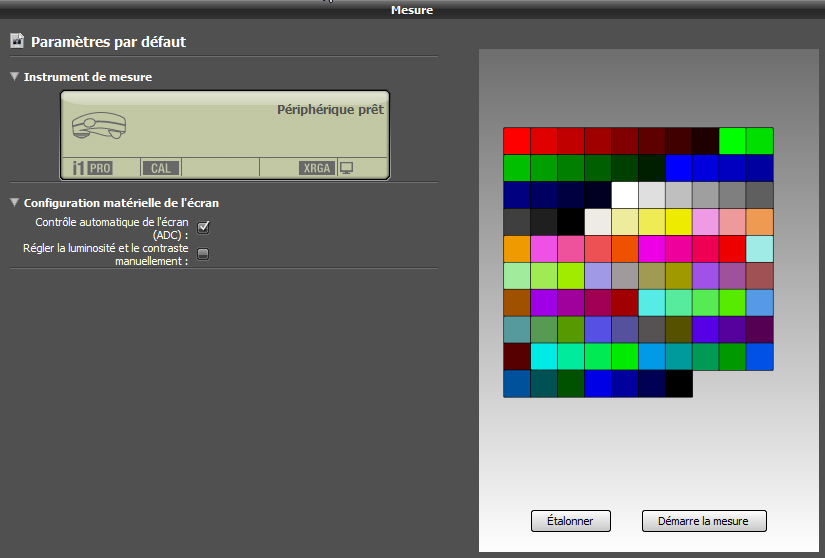

mesure de l'écran dans i1 Profiler

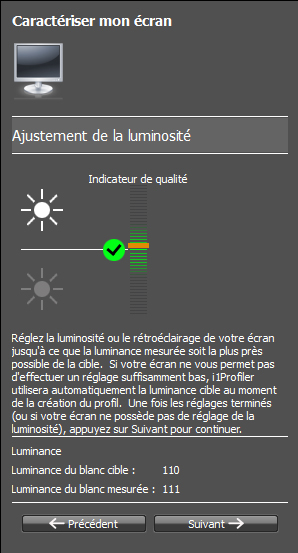

le réglage du contraste, des canaux RVB et de la luminosité se fait à l'aide des boutons de votre écran
Une astuce pour obtenir les meilleurs profils icc possibles sur un écran dépourvu de tout réglage autre que la luminosité: mettre une luminance cible autour de 110cd/m² et ensuite lors de la phase de mesure régler l'écran sur une valeur légèrement plus haute. Lors du calcul des corrections i1 Profiler ajustera la luminosité pour obtenir celle souhaitée mais aura plus de marge de correction dans les hautes lumières pour la correction logicielle du point blanc, la qualité de la calibration en sera améliorée.

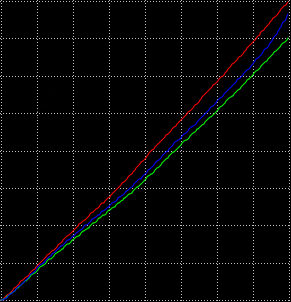

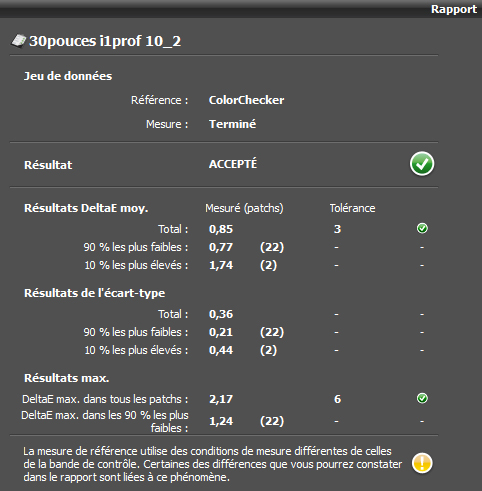

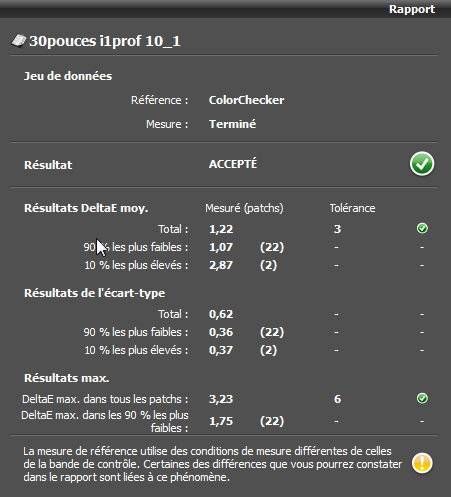

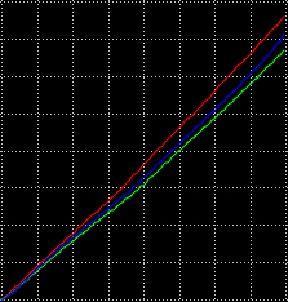

Sur les exemples ci-dessous, le point blanc de l'écran a été volontairement décalé. Figure 1 la luminance de l'écran a été réglée exactement sur celle souhaitée ( 110 cd/m² ), figure 2 la luminance de l'écran a été réglée légèrement plus haute que celle souhaitée: l'écran a été réglé manuellement sur 120cd/m² alors que la valeur souhaitée dans i1 Profiler est de 110 cd/m². Nous pouvons voir figure 1 sur les courbes de correction des profils résultants que la composante rouge arrive logiquement aux limites ( 255 255 - coin haut droit ) alors que figure 2 la courbe rouge reste en deça de la limite ( environ 255 240 - coin haut droit ). Cette marge de manoeuvre semble être appréciée par i1 Profiler puisque les valeurs de Delta E sont meilleures dans le cas oû la luminance de l'écran a été réglée manuellement légèrement supérieure à celle demandée dans i1 Profiler ( 120 cd/m² sur l'écran contre 110 cd/m² demandés dans i1 Profiler ). Delta E: écart entre les valeurs théoriques et les valeurs mesurées, plus le delta E est petit, meilleure est la calibration
|
|
|
|
|
|
CREATION ET ENREGISTREMENT DU PROFIL

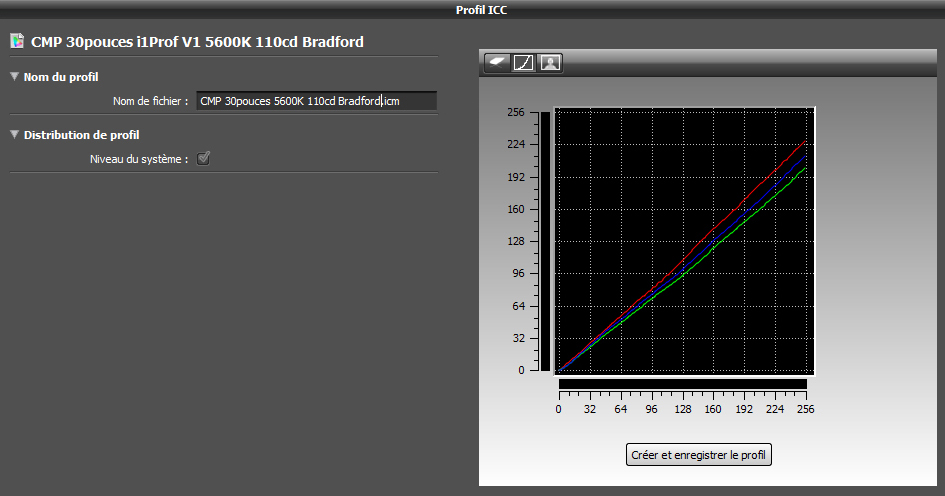

choix du nom du profil, calcul et enregistrement du profil en cours,
sur la partie de droite, affichage au choix: des courbes de correction, du volume de gamut en 3d ou d'images photographiques afin de
visualiser la correction du profil calculé.
VERIFICATION DE LA QUALITE DU PROFIL ECRAN

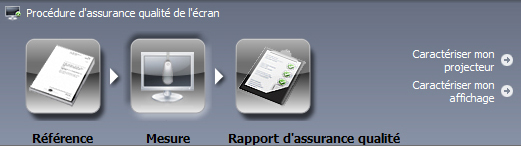

i1 Profiler permet de vérifier la qualité des profils écran en effectuant une série de mesures sur 24 couleurs ( celles de la colorchecker ). Très utile cette procédure permet de comparer sous forme chiffrée la pertinence de vos différents réglages.

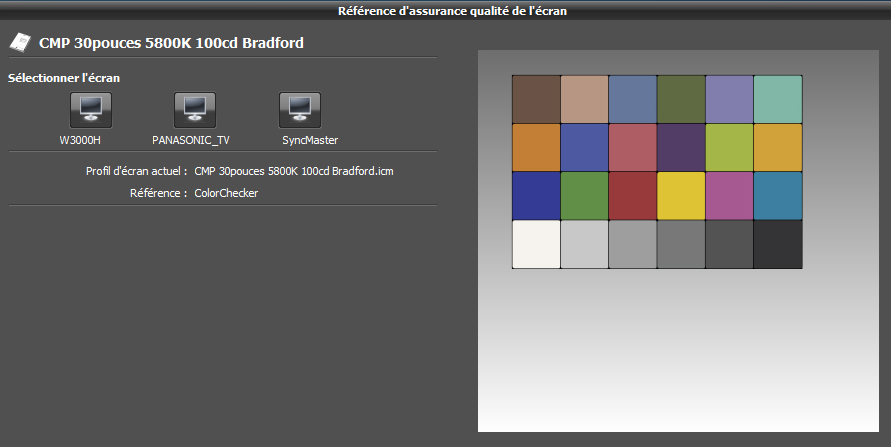

Sélection de l'écran qui sera vérifié, le profil icc reste activé pendant les mesures

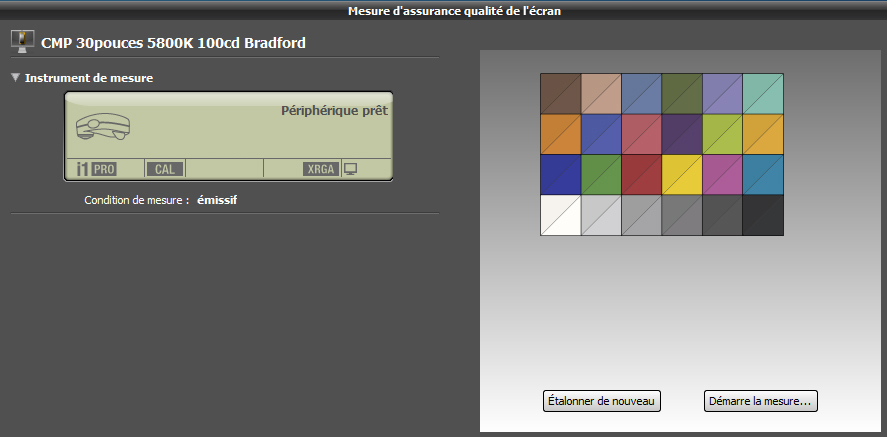

mesure des 24 plages de la mire

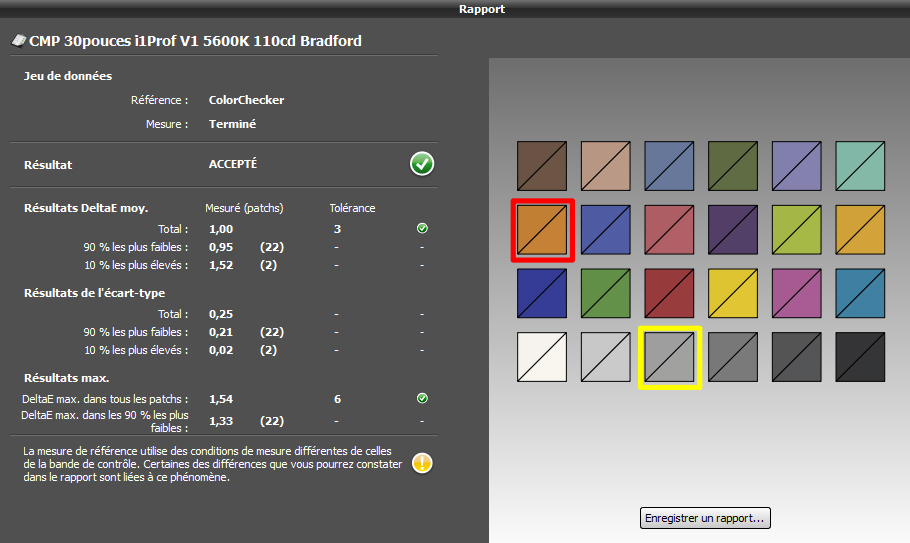

rapport de calibration calculé par i1 Profiler
les résultats sont affichés sous forme de Delta E moyen, d'écart type.
La calibration d'écran avec i1 Profiler se révèle simple et performante, dans tous les cas les tests ont montré que les nouveaux algorithmes sont efficaces et ne nécessitent pas forcément le réglage des canaux RVB sur le moniteur ( mais c'est une fonction qui fera l'objet d'une mise à jour prochaine ), ce qui est une très bonne nouvelle pour les possesseurs d'imac ou de portables.
Même si les différents paramètres de réglages proposés restent assez limités par rapport au logiciel Spectraview Profiler par exemple, les profils icc d'écran d'i1 Profiler sont faciles, rapides à réaliser et la qualité des profils est au rendez-vous. Comme quoi un matériel de mesure professionnel et de bons algorithmes de calculs sont tout aussi performants que des logiciels plus complexes.
