CMP REFCARD 7
reglage fin de l'autofocus
réglage fin de la balance des blancs
- la CMP Refcard est livrée dans un boîtier métallique extra plat pour une meilleure protection ( 17x13.5x1 cm )
- gestion de la balance des blancs ( partie gauche ) et réglage de l'autofocus ( partie droite )
- nouveau support mat sans azurant optique
- 2 plages noires et blanches de grande taille et 5 plages de gris intermédiaires ( précision des plages avec 0.5% de tolérance )
- les plages blanches, noires et grises sont référencées en valeur Lab et en densité dans le mode ANSI-A
- 2 dégradés colorés pour un décalage de la balance des blancs afin de restituer les ambiances lumineuses observées à l'oeil nu
- vérification / réglage de l'autofocus basé sur les aberrations chromatiques longitudinales
Le nouveau support mat sans azurant optique utilisé pour la fabrication de la CMP Refcard 7 permet une précision accrue des mesures, une plus grande facilité d'utilisation lors des opérations de balance des blancs et une meilleure réponse spectrale aux différents illuminants. Il en résulte une balance des blancs plus fiable dans toutes les conditions lumineuses.
| niveau des plages de référence | |||||||
| NOIR | GRIS 1 | GRIS 2 | GRIS 3 GRIS MOYEN |
GRIS 4 | GRIS 5 | BLANC | |
| Niveau Lab | 22 0 0 | 30 0 0 | 40 0 0 | 50 0 0 | 65 0 0 | 80 0 0 |
95 0 0 |
| Densité ANSI - A | 1.50 | 1.20 | 0.95 | 0.73 | 0.47 | 0.25 | 0.05 |
CMP Refcard 7
support mat sans azurant optique
gestion de la balance des blancs et réglage autofocus
Gestion de la balance des blancs
Le principe est simple, faire une première prise de vue de la scène à photographier avec la carte de référence CMP Refcard 7 dans le champ. Ensuite faire les prises de vues tout à fait normalement. La première vue qui comporte la CMP Refcard 7 sera utilisée pour définir les réglages adéquats pour les conditions de prise de vue lors du développement du fichier raw .

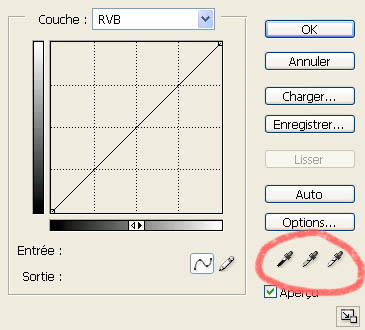

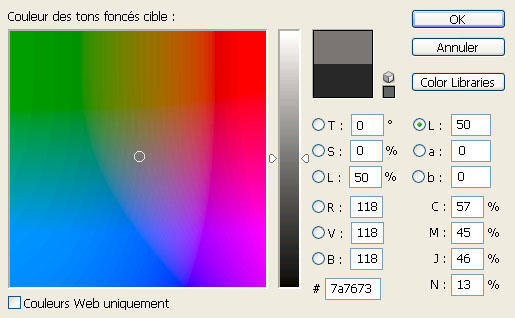

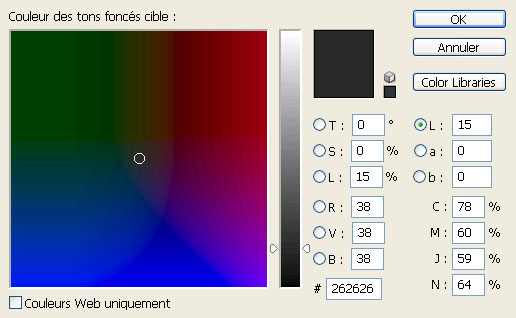

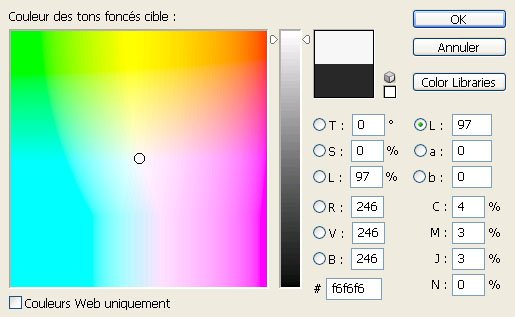

En numérique, en prise de vue RAW, vous utiliserez la prise de vue de la mire dans les conditions de lumière de la scène pour trouver la bonne valeur de balance des blancs lors du développement de vos fichiers, tous les logiciels de développement des fichiers raw proposent des pipettes pour effectuer cette opération. Ensuite vous reporterez les réglages sur vos fichiers.

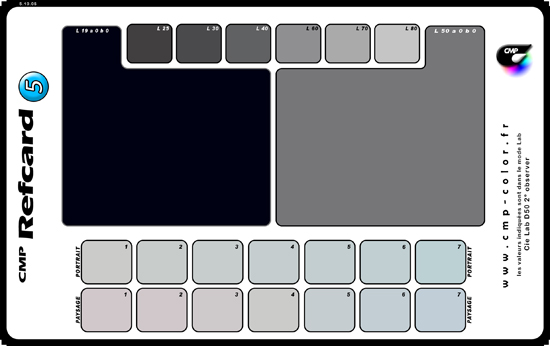

Les plages dégradées paysage et portrait vous permettent de décaler légèrement la balance des blancs idéale afin de restituer la perception de l'ambiance lumineuse que vous percevez à l'oeil nu. En effet, une balance des blancs neutralise toute dominante de l'image, même celles qui seraient esthétiques ( lumière chaude du soleil par exemple ), dans ce cas il est très utile d'avoir la possibilité de décaler la balance des blancs pour retrouver l'ambiance lumineuse d'origine. En utilisant la pipette de balance des blancs sur une couleur bleutée l'image sera plus chaude et inversement.
Passez votre souris sur l'image pour voir la balance des blancs basée sur un gris neutre
prise de vue le soir au coucher du soleil avec une lumière chaude,
il est important de ne pas effectuer une balance des blancs basée sur un gris neutre,
une balance des blancs chaude permet de retrouver la même sensation visuelle
que lors de la prise de vue.
Vérification et réglage de l'autofocus
Cliquez sur cette image pour accéder à la page dédiée au volet " Focus Checker "
Le volet de droite de la mire est destiné au réglage fin de votre autofocus. En effet, la montée en résolution des capteurs numériques mets en avant les problèmes de tolérance mécanique des systèmes autofocus. De plus, si la partie capteur autofocus - analyse de l'information évolue avec chaque génération de boîtiers, la partie mécanique n'évolue pas puisqu'elle se situe dans les optiques ( motorisation USM ou moteur dans les optiques plus simples ) et l'expérience montre que 75% des objectifs et des boîtiers nécessitent un ajustement de l'autofocus pour donner la meilleure netteté possible.
Afin de compenser le défaut d'ajustage possible du système autofocus ou d'un décalage possible de la mise au point sur l'optique, les fabricants ont intégré un micro réglage de l'autofocus sur leurs boîtiers qui décale légèrement en avant ou en arrière la mise au point réelle par rapport à celle calculée. Cette correction fonctionne parfaitement mais elle doit être définie en fonction de chaque optique et de chaque boîtier: deux objectifs de modèle identique nécessiteront des corrections différentes même si ils sont montés sur le même boîtier.
La mire CMP Refcard 7 a été développée dans le but de donner des informations précises et utiles afin de déterminer le comportement de votre système autofocus et s'il nécessite ou non un ajustement. Une telle mire s'utilise aussi en studio ou sur le terrain lorsque les conditions de prises de vues mettent à mal l'autofocus ( ou faible lumière ). Les cercles concentriques de fréquence variable permettent de déterminer si le systeme autofocus est décalé vers l'avant ( en anglais: front focus ) ou vers l'arrière ( en anglais: back focus ) en observant la couleur de l'aberration chromatique longitudinale( rouge: back focus, cyan: front focus ) et ceci avec une fiabilté réelle puisqu'il ne s'agit pas de faire un choix visuel entre 2 images plus ou moins nettes ( ce qui n'est pas toujours facile quand aucune des images n'est vraiment nette ) mais de détecter la présence d'abérration et dans l'affirmative, sa couleur. Attention, selon l'optique utilisée les aberrations chromatiques longitudinales peuvent ne pas être visibles, dans ce cas inspectez attentivement les différentes prises de vues et sélectionnez de manière conventionnelle celle qui est la plus nette.
Dans l'exemple suivant vous pouvez observer sur les cercles concentriques l'aberration chromatique longitudinale sur les images de gauche ( de couleur cyan - front focus ) et de droite ( de couleur rouge - back focus ) alors que l'image centrale est parfaitement nette et dépourvue d'aberration.
MAP en avant du sujet NET MAP en arrière du sujet
prise de vue de la mire Focus Checker
extrait à 100%, centre de la mire
|
Précisions sur le fonctionnement de l'autofocus d'un réflex Le système autofocus d'un réflex est un système passif par détection de phase, pour faire simple, le miroir réflex de visée est semi transparent et un miroir secondaire placé derrière celui-ci renvoie l'image vers le capteur autofocus au travers d'un système optique qui divise le faisceau ( lentille de champ et couple télémétrique ) afin de permettre au capteur une comparaison des phases et le calcul du décalage du point nécessaire pour obtenir une image nette. Une fois le calcul effectué, l'objectif effectue la correction de mise au point mais aucune itération ( répétition ) n'est effectuée pour valider l'exactitude de la mise au point. Cela évite une perte de temps mais la précision peut s'en trouver amoindrie si la motorisation de l'objectif n'est pas parfaitement réglée. Dans le cas d'un autofocus par détection de phase, la précision mécanique doit être telle pour l'assemblage des composants que seul
un réglage manuel boîtier par boîtier pourrait convenir ( ce que font les SAV des marques quand vous leur envoyez votre boîtier pour un réglage de l'autofocus ), mais cette procédure n'est pas
réaliste économiquement sur les boîtiers amateurs et semi-professionnels. Seuls les boîtiers professionnels comme la série des Eos1D chez Canon ou D5 chez Nikon bénéficient de ces réglages en usine lors de la fabrication ( ce qui explique en partie le tarif beaucoup plus musclé de ces boîtiers
).
Le réglage de l'autofocus par micro ajustement permet donc d'effectuer ce réglage par vous même, et même si la procédure et les réglages
possibles sont simplifiés vous pourrez quand même tirer le meilleur parti de vos optiques. |
Tarif de la CMP Refcard 7
La CMP Refcard 7 est livrée dans une boîte métallique conçue pour être dans votre fourre-tout en permanence. Elle est disponible au tarif de 48,50 €. Le règlement se fait soit par chèque bancaire expédié à mon adresse ( à l'ordre de Christophe Métairie Photographie ), soit par l'intermédiaire de Paypal. Le tarif de l'expédition est de 6,50 € pour la france et 10,50 € pour l'europe.
Par chèque bancaire:
Christophe Métairie Photographie
81, avenue Francis Plante
40100 DAX
Par l'intermédiaire de paypal
|
CMP Refcard 7 48,50 € ttc |
|
|
CMP Refcard 7 48,50 € ttc |
